Item Specifications
BPF1 BPF2 BPF3
   Frequency range 1.8 ~ 3.35GHz 3.35 ~ 4.69GHz 4.69 ~ 6.2GHz
   Insertion Loss (Max.) 1.0dB
   Ripple (Min.) 1.0dB
   Return Loss (Min.) 11dB
   Attenuation   20dBc Min. DC ~ 1.35GHz DC ~ 2.9GHz DC ~ 4.24GHz
  10±1.5 dB Fl - 230MHz Fl - 230MHz Fl - 230MHz
  10±1.5 dB Fh+230MHz Fh+230MHz Fh+230MHz
  20dBc Min. 3.8 ~ 5GHz 5.14 ~ 8GHz 6.65 ~ 9GHz
   Group Delay (Max.) 4 ns 4 ns 4 ns
   IN/OUT Port Drop IN
   Weight (Max.) 15 g 13 g 13 g

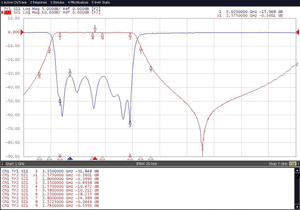

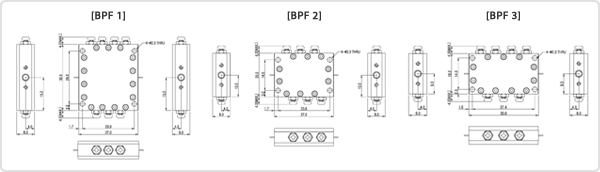

*Please click a picture above to open an enlarged version in a different window.
